您所在的位置：首页 > 产品中心 > 压力类 > 压力变送器 > 智能压力变送器
类 别：智能压力变送器
名 称：压力变送控制器SNMPM484
联系方式：（0731）82614729
智能压力变送控制器为全模拟电路设计的一体化多功能产品，能够在现场测量出流体压力，同时也可将压力信号进行现场显示，标准化输出，还能向用户提供多达5个点的接点信号。
特 点
◎ Φ150标准压力表外形
◎ 3 1/2位LED数字显示压力值
◎ 可提供最多5个点的接点信号，接点可在全量程范围内任意设定，无抖动，每个接点在面板上都分别对应一个报警指示灯
◎ 宽范围供电电源，输出多种标准模拟信号
◎ 与介质接触部分为全不锈钢，电子壳体为铝合金材料
◎ 传感器隔离膜为316L不锈钢，特殊应用还可向用户提供齐平膜片式、钽膜片传感器或扩散硅差压传感器。
◎ 产品经过了严格的老化测试，性能稳定可靠。
适用于电力、给水排水、石油、化工等行业需要对流体压力或差压进行测量、显示、和控制的场合应用。
供电部分：交流220V经过开关电源处理成直流电压，给电路各部分供电。也可24V直流电源直接给电路各部分供电。
信号部分：被测介质压力通过压力接口传到传感器的感压膜片，膜片形变引起内部扩散硅芯片上扩散的电桥桥臂电阻发生变化。当恒流源供给1~2mA电流进行激励时，传感器就将压力信号转换成毫伏信号，此信号经放大器放大后分别送给显示电路、比较电路、输出电路处理后，完成压力显示、变送、控制。

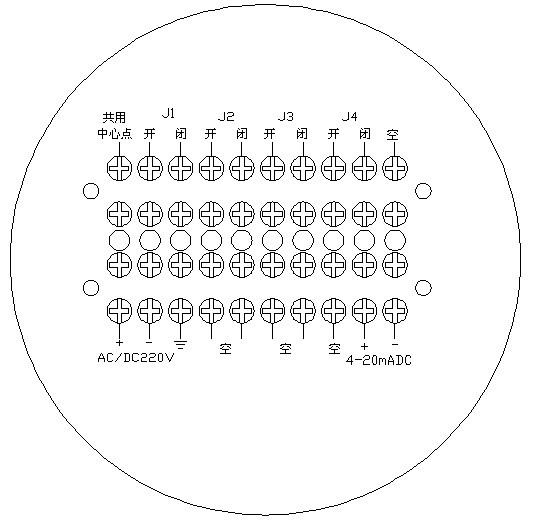

在进行压力控制时，为防止在临界点继电器抖动误操作，电路中进行了特殊处理，提高了产品的可靠性。产品的每一个控制输出接点都有一常开触点和一个常闭触点及一个报警指示灯。我们可根据用户要求，生产单点控制、双点控制或多点控制的产品。也能提供4~20mADC、0~10mADC、0~5VDC、1~5VDC等多种输出方式。
| SNMPM484 |
测量范围：-0.1...0~0.01...100MPa |
| 过载压力：1.5倍满量程压力(其中100MPa产品过压为1.1倍满量程压力) |
| 精度 |
±0.1%FS、±0.25%FS、±0.5%FS (包括模拟量输出信号的非线性、重复性、迟滞) |
| 稳定性 |
≤±0.5%FS/年 |
| 环境温度 |
-10~60℃ |
| 介质温度 |
-10~80℃ |
| 贮存温度 |
-40~125℃ |
| 相对湿度 |
≤80% |
| 振动频率 |
0~300Hz |
| 加 速 度 |
≤3×9.81ms-2 |
| 冲击 |
≤10×9.81ms-2 |
| 继电器接点数 |
1点~5点 |
| 负载能力 |
240V/3A(AC)或30V/5A(DC) |
| 继电器触点寿命 |
>100000次 |
| 供电电源 |
220VAC±15%或220VDC或24VDC |
| 最大功耗 |
≤3.5W |
| 显示部分 |
主显示屏：四位0.8英寸高亮LED显示 |
| 副显示屏：四位0.36英寸红色LED显示 |
| 显示范围 |
-1999~9999 |
| 安装方式 |
垂直、轴向安装 |
| 压力接口 |
不锈钢1Cr18Ni9Ti |
| 电子壳体 |
铝合金、不锈钢 |
| 接口形式 |
标准型MPM484ZL:M20×1.5外螺纹，水线密封；标准型MDM484ZL:G1/4内螺纹 |
| 感压膜片 |
316L不锈钢 |
| 密封方式 |
氟橡胶或全焊接
|
| SNMPM484 |
型数字化压力变送控制器 |
| |
量程 |
测量范围kPa或MPa |
| [0~N] |
压力 |
-0.1…0~0.01…100MPa N为实际所需量程 |
| kPa 或 MPa |
差压 |
测量范围 |
允许过压(kPa) |
| 正向 |
负向 |
| [0~50kPa] |
250 |
100 |
| [0~100kPa] |
300 |
200 |
| [0~200kPa] |
400 |
300 |
| [0~500kPa] |
1000 |
500 |
| [0~1000kPa] |
2000 |
700 |
| [0~2000kPa] |
4000 |
1000 |
| |
代号 |
输出信号 |
| E |
4~20mADC |
| F |
1~5VDC |
| J |
0~5VDC |
| R |
RS485接口 |
| |
代号 |
结构材料 |
| 隔离膜片 |
接口 |
壳体 |
| 22 |
316L不锈钢 |
不锈钢 |
铝合金 |
| 25 |
钽 |
不锈钢 |
铝合金 |
| 35 |
钽 |
哈氏合金 |
铝合金 |
| |
代号 |
附加功能 |
| C1 |
M20x1.5外螺纹压力接口，端面密封 |
| C3 |
G1/2外螺纹压力接口 |
| C5 |
M20x1.5外螺纹压力接口，水线密封 |
| A |
绝压型 |
| S |
密封表压型 |
| G |
表压型 |
| P |
齐平膜(量程-0.1…0~0.1…7MPa，G1/2外螺纹压力接口) |
| Jn |
接点数，n=1~5 |
| V1 |
供电电源 24VDC |
| V2 |
供电电源 220VAC |
| |
|
| SNMPM484 |
[0~200kPa] |
E |
22 |
C3AJ2V1 |
|
| 选型提示： |
| 1.用户选型时请在订货单上注明供电电源、精度等级及控制接点数，未注明的按24VDC供电、0.5%级精度、无控制接点供货。 |
| 2.建议用户在安装本产品时，做好现场保护，防止雷电、雨水等意外情况造成产品损坏。 |
| 3.齐平膜片型压力变送器的测量范围为-0.1…0~0.1…7MPa。 |
| 4.若用户对产品的其他参数和功能操作上有特殊要求，敬请与本公司联系，并在合同中注明。 |
