您所在的位置：首页 > 产品中心 > 阀类 > 电磁配压阀
类 别：电磁配压阀
名 称：电磁配压阀DPW
联系方式：（0731）82614729
DPW-8-63G/B型电磁配压阀为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构(如液压阀、调速器油缸等)换向配油。
1、用于技术供水系统中操作液压操作阀。
2、为各类二位油缸换向配油。
|

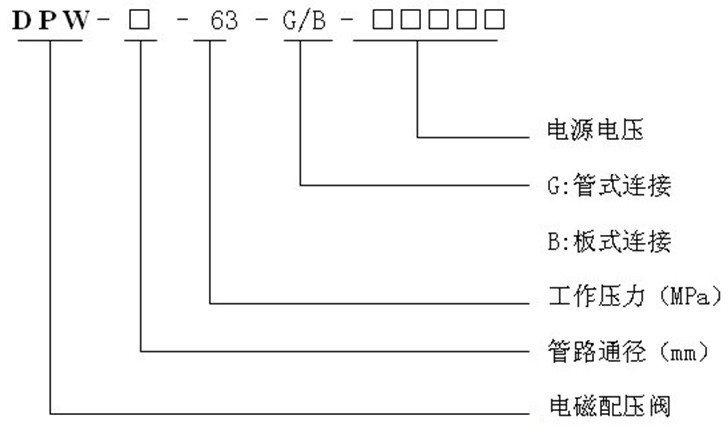

型号 |
DPW－8－63G/B |
|
额定流量（1/min） |
25 |
|
工作压力（Mpa） |
2.5-6.3 |
|
内泄漏（ml/min） |
≤20 |
|
电磁铁额定电压（V） |
DC.36 48 110 220 |
|
电磁铁消耗功率（W） |
25-35 |
|
管路通径（mm） |
8 |
|
管路连接方式 |
卡套式接头 |
|
总重量（Kg） |
6 |
◎ 环境温度：＋5℃-- +40℃
◎ 相对湿度：≤95%
◎ 介质温度：≤50℃（油温）
◎ 电源电压允许波动范围：85-110%额定值 |
| 外形尺寸、安装 |
1.安装连接油管时应注意配油口标记，P-接压力油源，A、B－接被控液压体两个工作腔，O-接回油管。
2.阀应水平安装。
3.自保持机构调节螺钉出厂时已调好，一般不需重调。
4.操作电源电压波动范围不应超出额定电压的±15%。
5.安管路前，必须将管道内清扫干净。
6.接通油压后，即可手动推动电磁铁芯来回动作数次，注意柱塞及行程开关工作是否正常。注意本阀因结构原理所限,无油压时，手动试验操作将不起作用。

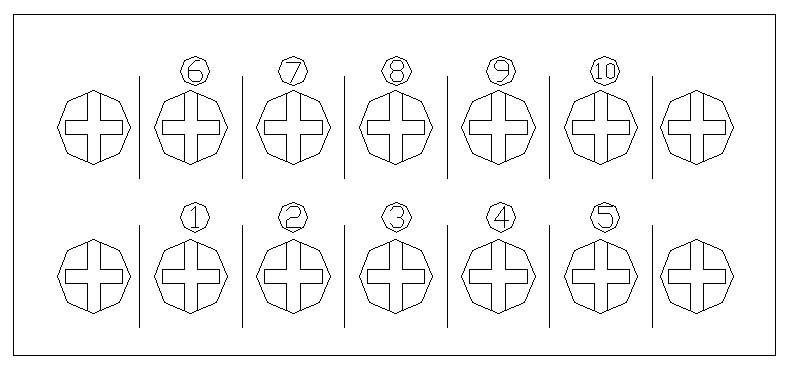

7.接入电源时，检查电压等级是否一致，并通电检查动作情况。接线端子置于盖板上部，请进行正确的接线。
 |

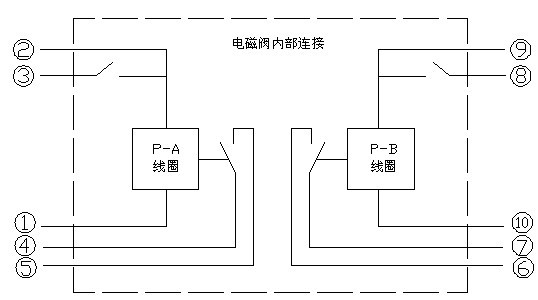

注：端子①、②为P-A状态试验端子、端子⑧、⑨为P-B状态试验端
子， 此端子通电时，线圈保持通电状态；
端子①、③为P-A状态工作端子、端子⑧、⑩为P-B工作端子，
电磁阀到位时，线圈自行断电；
端子④、⑤为P-接通状态输出接点端子（J1）端子⑥、⑦为P-A接通
状态输出接点端子（J2）
