差压变送器检定接线示意图及其调整方法

时间：2013-4-27 8:36:15 来源：盛恩传感器

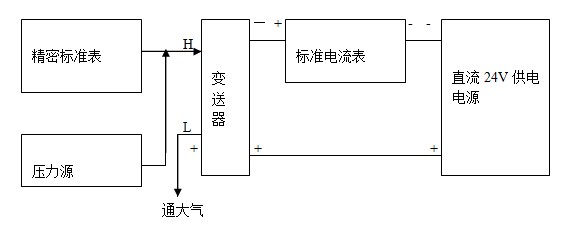

差压变送器检定接线示意如图所示

    当变送器未加压时，输出电流为4mA（压力变送器应对取样点到变送器安装点高度进行修正），否则调整“零位”螺钉“Z”。逐渐加压按校验点加至量程上限值，变送器输出为20mA，否则调整“满度”螺钉“R”.如此循环至标准压力表示值和变送器输出一一对应为准。
    真空变送器在对空或未加压时，输出电流为20mA，否则调整“满度”螺钉“R”。逐渐加压按校验点加至量程下限值，变送器输出为4mA，否则调整“零位”螺钉“Z”（注：实际情况在当地大气压力下无法达到量程下限—0.1MPa。一般以—0.085MPa对应值为准）。
