您所在的位置：首页 > 产品中心 > 阀类 > 自保持球阀
类 别：自保持球阀

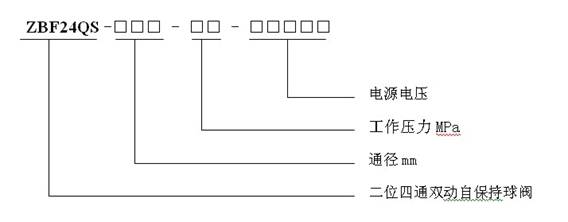

名 称：二位四通自保持球阀ZBF24QS
联系方式：（0731）82614729
ZBF24Q-10型自保持球阀主要是由阀体和驱动机构组成，是一种自保持阀门。在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后电动执行机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°，阀功能切换一次。
特 点
◎ ZBF24Q-10型自保持球阀采用球面密封结构，无内漏，比传统滑阀结构电磁换向阀密封性能更好。
◎ 不存在滑阀无法克服的液压卡紧力，因而对于长时间不操作的油缸无需为防止液压卡紧力而定时切换。
◎ 驱动机构采用全套进口产品，防护等级为IP65,阀体所有零件均采用不锈材料制造适于在潮湿的环境下工作。
◎ 对介质清洁度不作严格要求。

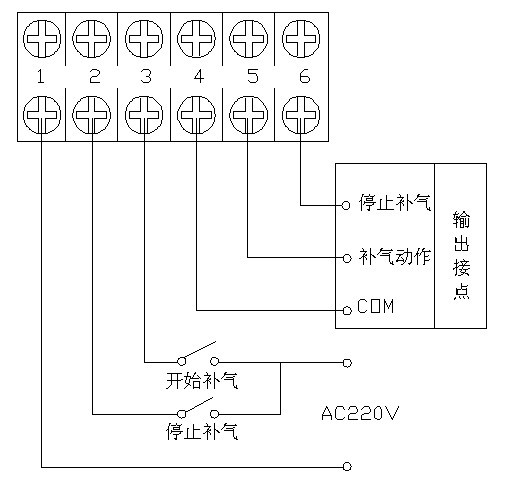

◎ 阀位置有现场机械显示和开关接点输出。
◎ 可在现场手动操作。

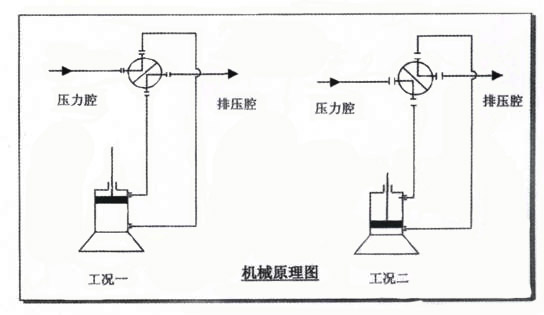

假定起始状态为工况一，此时缸体活塞下腔接压力源，上腔接排压，活塞位于缸体上位，阀位输出关阀信号。当系统需要切换介质回路时，驱动机构得电带动球阀阀芯转动，阀芯转到位后，系统转换到工况二，此时缸体活塞下腔接排压，上腔接压力源，活塞位于缸体下位，阀位输出开阀信号，电源自动切断。
◎ 额定压力：6.4MPa
◎ 介质温度：≤150℃
◎ 介 质：油、水、无强腐蚀性气体
◎ 相对湿度：≤95%
◎ 通 径：10mm
◎ 电源电压：DC220V DC24V AC220V AC110V（优先选用交流电源）
◎ 开关阀时间：7秒
◎ 环境温度：0～45℃
◎ 功率：20W
◎ 连接方式：卡套式管接头卡外径为Φ12管道
