类 别：电磁阀
名 称：双向供水转阀SZF
联系方式：（0731）82614729
SZF双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成，电动执行机构带动球阀阀芯转动，实现发电机组和变压器冷却用水的正、反向技术供水，防止单向供水引起冷却器堵塞而影响机组正常运行。
特 点
◎ 以一个球阀代替四个调节阀，减少了工作中可能的故障环节，降低能耗，提高工作效率。
◎ 节省阀门、管道，安装方便省时。
◎ 核心部分采用球阀结构，密封性能好，体积小，使用寿命长，结构简单,维护检修方便。

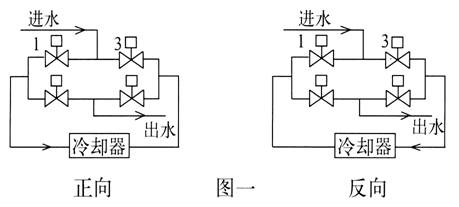

日前电站采用的正、反向技术供水由四个电动调节阀实现（见图一）
1，2，3，4为电动调节阀门
正向供水时1，4开启，2，3关闭，反向时2，3开启，1，4关闭

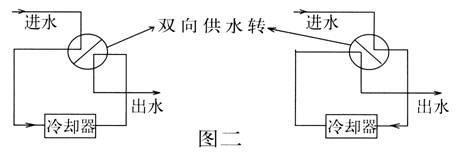

采用SZF电动转阀，一个阀便能实现上面正、反供水的切换（见图一）
电动执行机构带动四通钢球阀芯旋转，第转90角，供水方式切换一次。
电动执行机构本身带有手动装置，在非常情况时，可用手动方式转动球阀，确保运行。
◎ 工作压力：0～1.6MPa
◎ 工作电源：AC 380V 50HZ
◎ 工作介质：油、水
◎ 相对湿度：＜95%RH
|

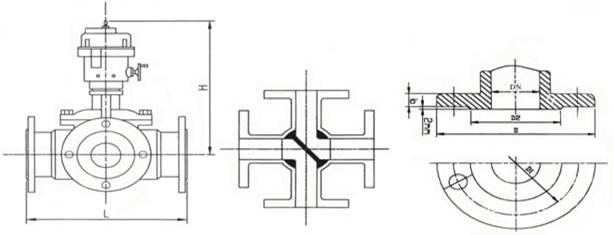

规格DN |
结构长度L |
法兰尺寸D |
D1 |
D2 |
b |
高度H |
n-Φd |
|
100 |
370 |
229 |
190.5 |
157 |
24 |
507 |
8-Φ19 |
|
150 |
510 |
279 |
241.5 |
216 |
26 |
758 |
8-Φ22 |
|
200 |
580 |
343 |
298.5 |
270 |
29 |
884 |
8-Φ22 |
|
250 |
665 |
406 |
362 |
324 |
31 |
1096 |
12-Φ25 |
|
300 |
760 |
483 |
432 |
381 |
32 |
1175 |
12-Φ25 |
|
350 |
850 |
535 |
476 |
413 |
35 |
1263 |
12-Φ29 |
|
400 |
940 |
597 |
539.5 |
470 |
37 |
1432 |
12-Φ29 |
