您所在的位置：首页 > 产品中心 > 流量类 > 示流信号器(流量开关)
类 别：示流信号器(流量开关)
名 称：双向示流信号器SLX
联系方式：（0731）82614729
示流信号器又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于一定值时，它能自动地发出信号报警，以保护主设备。
特 点
◎ 不受环境限制，不受振动干扰。
◎ 杠杆、轴承机构在介质外，不怕污染。
◎ 有表盘、指针直接显示管内流体流量。
◎ 有双控功能既可用于最大与最小流量控制，又可用于报警流量与停机流量控制，还可以用于双向(正、反)显示。
◎ 采用全密封结构将示流器波纹管腔与流体介质隔绝，能避免因杂质进入波纹管内而引起靶杆作失灵。在水质恶劣条件下（如泥沙、浮游生物丰富等）能正常工作。
双向示流信号器适用于监测水道或油道的流量大小。广泛应用于电厂、水电站冷却水和油路系统中。
本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系统产生压差使杠杆摆动，当水流量超设定值时，杠杆克服弹簧力使微动开关作发出正常信号，此时指针向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针向关的位置，采用端面指针设计，观察直观、造型美观。
◎ 介质压力小于1MPa，介质无腐蚀性。
◎ 环境温度：0.5～40℃
◎ 相对湿度:＜95%
◎ 信号开关功率：50W
◎ 额定电压：DC220V 3A AC220V 5A
◎ 用户可在一定范围内调整流量动作值
◎ 进出口管路长有5～10倍管径直管段水平安装
◎ 安装于室内无爆炸气体和腐蚀金属与破坏绝缘的气体或尘埃
1.壳体 2.靶杆 3.引线孔 4.调整螺钉 5.指示系统
|

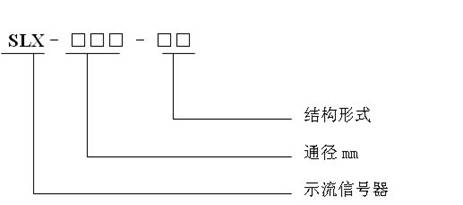

型号 |
Dg |
D1 |
D |
D2 |
n-d |
L |
H |
|
SLX-15ZS |
15 |
G1/2 |
— |
— |
— |
65 |
122 |
|
SLX-20ZS |
20 |
G3/4 |
— |
— |
— |
65 |
135 |
|
SLX-25ZS |
25 |
G1 |
— |
— |
— |
65 |
137 |
|
SLX-32ZS |
32 |
G1 1/4 |
— |
— |
— |
70 |
141 |
|
SLX-40ZS |
40 |
— |
100 |
130 |
4-ф14 |
70 |
145 |
|
SLX-50ZS |
50 |
— |
110 |
140 |
4-ф14 |
200 |
165 |
|
SLX-65ZS |
65 |
— |
130 |
160 |
4-ф14 |
200 |
170 |
|
SLX-80ZS |
80 |
— |
150 |
185 |
4-ф18 |
220 |
180 |
|
SLX-100ZS |
100 |
— |
170 |
205 |
4-ф18 |
220 |
180 |
|
SLX-125ZS |
125 |
— |
200 |
235 |
4-ф18 |
240 |
210 |
|
SLX-150ZS |
150 |
— |
225 |
260 |
4-ф18 |
240 |
225 |
|
SLX-200ZS |
200 |
— |
280 |
315 |
4-ф18 |
260 |
235 |
